2.1 Mga parameter ng pagganap ng pangunahing bahagi
HINDI | Index name at unit | SF6 GAS RECLAIMER | |
1 | Power AC | SA | 400(tatlomga bagaylima linya, phase sequence awtomatikong conversion) |
2 | Na-rate ang pinakamataas na presyon ng imbakan ng gas (20 C) | MPa | ≤4 |
3 | Ultimate vacuum | Well | ≤10 |
4 | Degree ng vacuum ng device | Well | Sa 133 Pa pressure upang mapanatili ang 24h, ang halaga ng vacuum ay tumaas ng 400 Pa |
5 | SF6 compressor | Maniobra ng France | |
6 | Rate ng pumping ng compressor | m3/h | 7m³/h |
7 | Vacuum pump | 2X-4 | |
8 | Ang bilis ng vacuum pumping | m3/h | 15 |
9 | Adaptation inlet pressure recovery simula（20℃） | MPa | 0~1.0 |
10 | Panghuling presyur sa Pagre-recycle ng Electrical Equipment（20℃） | MPa | ≤50 Kpa |
11 | Matapos mabawi ang kontrol ng langis ng gas | μg/g | Domestic oil <10 |
12 | Nangangahulugan taunang rate ng pagtagas | % | ＜1 |
13 | Nangangahulugan ng tuluy-tuloy na oras ng operasyon na walang problema | h | ≥1000 |
14 | Pinagsama-samang oras ng operasyon sa pagitan ng mga pagkabigo | h | ≥5000 |
15 | Antas ng ingay | dB(A) | Machine≤75 |
16 | Theoretical capacity accumulator | KG | 50 |
17 | Pagpapalamig ng liquefaction compressor | Donper | |
18 | Nagyeyelong tangke | L | 50 |
19 | I-recycle ang gas moisture (PPM / V) pagkatapos | PPM/V | 60 |
20 | Matapos mabawi ang langis ng gas (PPM / V) | PPM/V | 10 |
21 | Pag-filter ng pagpapatuyo | Isinaaktibo ang pagbabagong-buhay ng vacuum heating | |
22 | Inflatable na paunang presyon (pa) | mabuti | ≤133 |
23 | Inflatable final pressure (mpa) | mpa | 0.8 |
24 | Inflatable rate (m³ / h) | m³/h | ≥5 |
25 | Impormasyon sa Gasification | Awtomatikong kontrol sa temperatura ng electric heating | |
26 | Uri ng sasakyan | Uri ng pagtulak ng kamay | |
27 | Mga sukat | cm | 1450×810×1200 |
28 | Kabuuang Timbang | kg | 545 |
29 | paraan ng paglamig | Hangin | paglamig |
30 | sistema ng pagsasala | Gamit ang teknolohiya ng HASON ng Estados Unidos, tatlong filter - ay maaaring maging mas mataas na pag-alis ng SF6 gas sa pagbawi ng tubig, langis, particulate impurities at alikabok, upang matiyak na ang pag-recycle ng SF6 gas recycling | |
2.2 Listahan ng condensed parameter
modelo | SF6 GAS RECLAIMER |
Bilis ng vacuum pumping (m3 / h) | 15 |
Ultimate vacuum (Pa) | 10 |
Vacuum pump | Domestic bipolar vacuum pump |
SF6recovery compressor (m3 / h) | 7 |
presyon（MPa） | 2.5 |
Mga tagagawa ng compressor | Maniobra ng France |
Mga particle ng filter (micron) | 0.02 |
Langis (PPM) | Mahusay |
Halaga ng acid (PH) | 0.1 |
Hydrolyzable fluoride (PPM) | 0.2 |
Lason | wala |
Tubig (PPM) | ≤60 |
SF6 Kadalisayan | ≥99.9% |
Tangke ng SF6 | 50L |
Materyal na tangke ng SF6 | carbon steel |
Sistema ng Paglamig | Mataas na kalidad at mataas na kahusayan compressor |
salain | Orihinal na USA |
Patuyo | Orihinal na USA |
Panukat | panturo |
balbula | Natatanging teknolohiya (built butterfly sealed para matiyak na hindi tumutulo ang maramihang switch) |

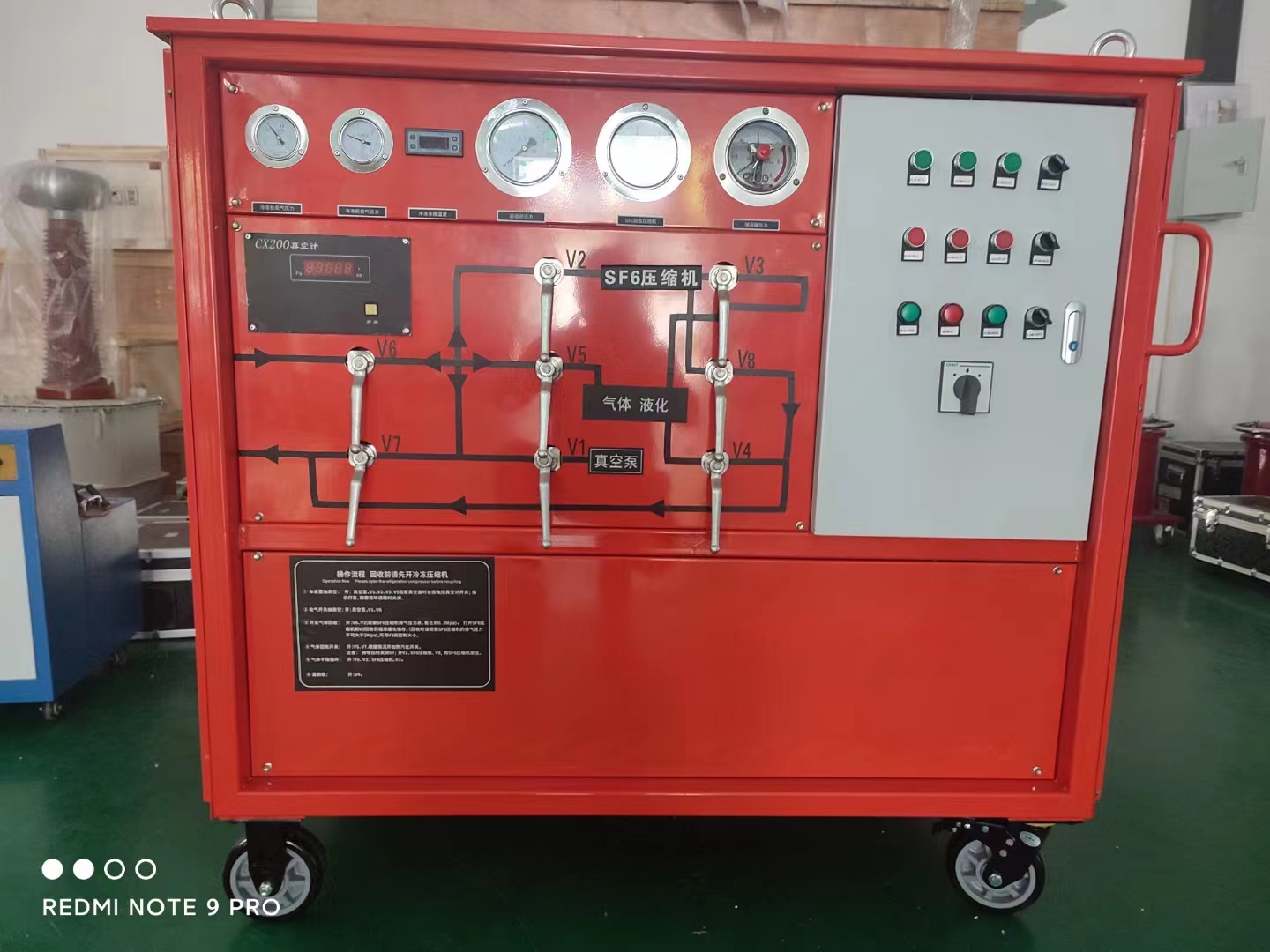

Palayaw：SF6 Gas Recovery Filling Storage Tester，Gas Recovery Filling Tester
Tampok:
1. Built sa filter adsorption system, maaaring mag-adsorb ng SF6 gas impurities, moisture, decomposition products at oil, atbp.
2. akopinagsamang disenyo at mas maliit na sukat para sa madaling paggalaw at paggamit.
3 .High efficiency filter maintenance free system, na lubos na ginagarantiyahan ang kalidad ng SF6 gas recovery.
4 .Built-in phase protector, sa tuwing maiiwasan mo ang mga error dahil sa mga alalahanin sa pagbabalik ng host phase.
5 AAng lahat ng mga de-koryenteng sistema ay gumagamit ng mga de-kalidad na tatak.
6 Tsiya kalidad ay magiging lubhang casters ground proteksyon pintura, at bawasan ang pangangailangan upang i-promote ang artipisyal.
7 Tang buong makina para sa paglamig ng hangin na walang panlabas na mapagkukunan ng tubig.
8 BAng sistema ng proteksyon sa temperatura ng uilt-in kahit na sa -20 degrees Celsius ay maaaring gumana sa ilalim ng normal na mga kondisyon.
9 Built sa pagpapatayo heating system, ay maaaring matiyak pagkatapos ng saturation ng desiccant ay maaaring i-activate ng aparato sa init pagbabagong-buhay, kaya hindi na kailangang palitan ang desiccant.
10 All ball valves para sa sealing element na may awtomatikong compensation performance.
11 SAith built-in electromagnetic balbula kapangyarihan pagkabigo proteksyon function, maiwasan ang kapangyarihan vacuum pump o motor oil return namatay.
